深入理解 Rockchip RKNN NPU 软件栈与部署排障

系统讲解 RKNN-Toolkit2、RKNN Runtime、RKNPU 驱动与 NPU 硬件之间的关系，并覆盖模型转换、版本兼容、CNN、Transformer、LLM 部署路线及分层排障方法。

RKNNNPUEdge AIGitHub

当你购买了一块RK3588开发版，看着6 Tops参数的NPU时，激动地上电、烧镜像、启动。一切顺利。然后费劲心思找到了一个运行在RK3588开发版上的YOLO程序案例。一运行：

bash
rknpu driver version is too low
failed to initialize rknn runtime
invalid rknn model
unsupported target platform
failed to submit task

什么情况？

我相信很多人第一次在非通用的边缘计算平台部署AI应用时应该多多少少都遇到过这样的情况。 我在我的电脑上运行的好好的程序，为什么迁移程序到这里来就会运行不起来？ 为什么转换成功但板端运行失败？ 同一个模型在一块板子能跑，另一块不能跑？

这篇文章将深入浅出带你了解Rockchip方案中的NPU使用。

本文将在这些核心问题上进行详细解答，如有类似疑惑，可放心阅读：

  • RKNN-Toolkit2、RKNN Runtime 和 RKNPU 驱动分别是什么？
  • 为什么更新一个 librknnrt.so 仍然不能运行？
  • 为什么不能随便替换 rknpu.ko？
  • CNN、Transformer、LLM 的部署路线有什么区别？
  • 如何判断问题发生在模型、Runtime、驱动还是系统镜像？
  • 什么情况下根本不应该使用 NPU？

1. 先建立全局认识：RK NPU 不是一个单独的软件包

我们平时说“调用 NPU”，听起来像调用一个函数：把模型和图片传进去，NPU 就开始计算。但从一个 PyTorch 模型到 NPU 真正执行，中间至少要经过模型转换工具、模型文件、板端 Runtime、Linux 内核驱动以及 NPU 硬件五个部分。

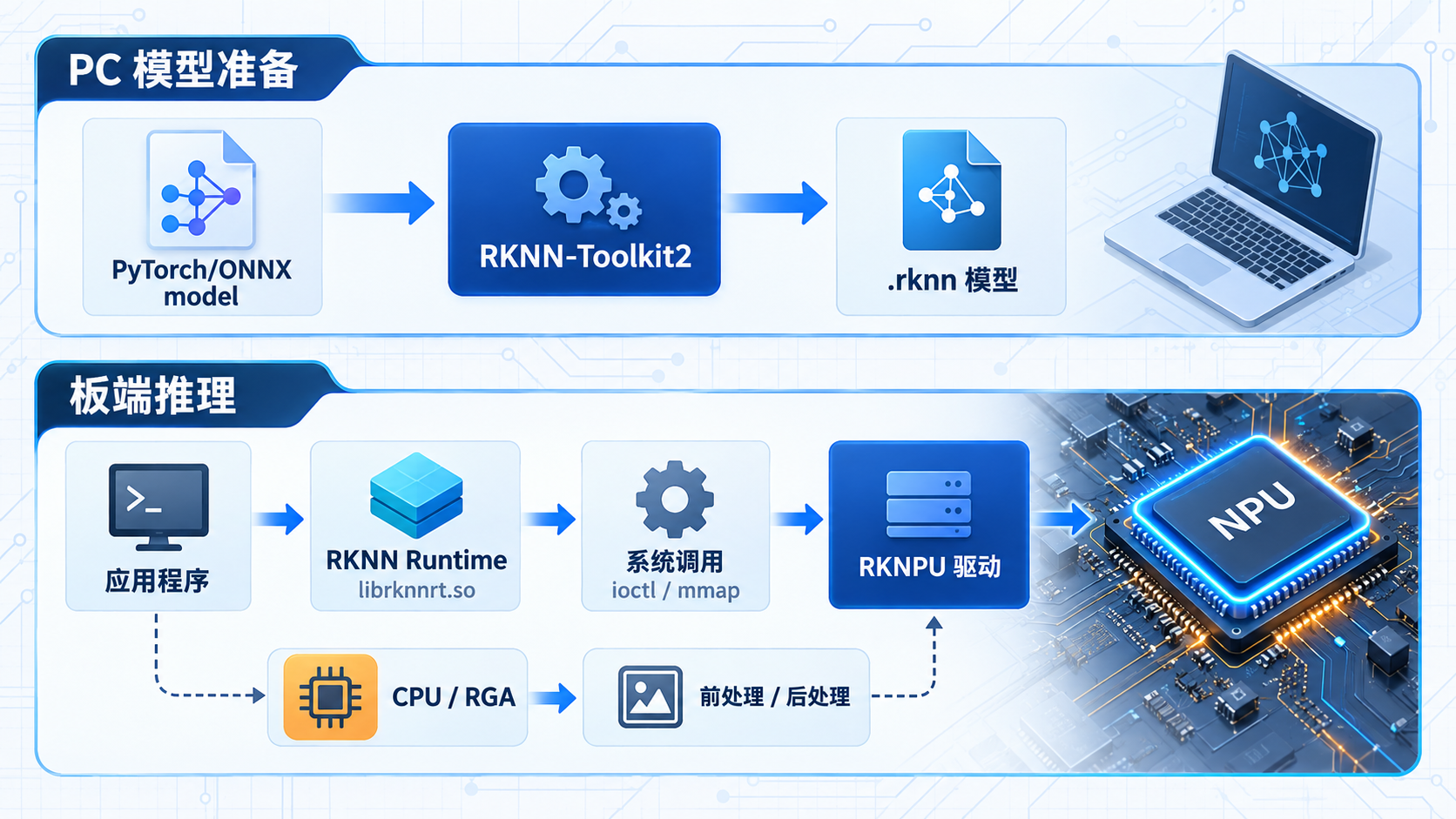

RKNN 从模型转换到 NPU 执行的完整技术栈

把这条链路拆开来看，可以得到两个阶段。

第一阶段是在 PC 上准备模型：

text
PyTorch / TensorFlow
        ↓
       ONNX
        ↓
RKNN-Toolkit2
        ↓
面向 RK3588 或 RK3576 编译的 .rknn 模型

第二阶段是在开发板上运行模型：

text
应用程序
   ↓
RKNNLite / RKNN C API
   ↓
librknnrt.so
   ↓
Linux 系统调用
   ↓
RKNPU 内核驱动
   ↓
NPU 硬件

这几个组件承担的职责不同：

组件运行位置主要职责
RKNN-Toolkit2PC解析、优化、量化并编译模型
.rknnPC生成，板端加载保存面向指定 Rockchip NPU 的模型和执行信息
RKNN-Toolkit-Lite2板端Python环境为Python程序提供推理接口
librknnrt.so板端用户空间加载模型、管理内存并向驱动提交任务
RKNPU驱动Linux内核空间管理NPU硬件、内存、中断和任务调度
NPUSoC内部执行卷积、矩阵乘等计算

官方对这套架构的定义也是如此：可以参考RKNN-Toolkit2官方仓库。

因此，遇到问题时不能笼统地说“NPU坏了”或者“RKNN不能运行”，而应该先判断问题属于哪一层。

2. .rknn模型是怎样生成的

NPU不能直接执行普通的PyTorch模型，也通常不能直接执行ONNX。ONNX更像一种用于交换计算图的中间格式，而.rknn则是经过Rockchip工具链优化和编译后的部署模型。

以一个常见的ONNX模型为例，最小转换过程大致如下：

python
from rknn.api import RKNN

rknn = RKNN(verbose=True)

rknn.config(
    target_platform="rk3576",
    mean_values=[[0, 0, 0]],
    std_values=[[255, 255, 255]],
)

rknn.load_onnx(model="model.onnx")
rknn.build(do_quantization=False)
rknn.export_rknn("model_rk3576.rknn")
rknn.release()

其中最容易忽略的是target_platform。它意味着生成的模型已经面向具体芯片编译，不能把.rknn简单理解为和ONNX一样的通用格式。给RK3588生成的模型，不应默认可以在RK3576、RK3568或者其他平台上直接运行。

在构建模型时，RKNN-Toolkit2还会完成以下工作：

  • 解析计算图和Tensor形状；
  • 常量折叠和无用节点消除；
  • 将多个操作融合为更适合NPU执行的算子；
  • 转换NCHW、NHWC等数据布局；
  • 检查算子、数据类型和Shape是否受目标平台支持；
  • 根据配置执行FP16、INT8或其他量化；
  • 生成面向目标NPU的执行图和权重数据。

这也解释了一个常见误区：ONNX Runtime能够运行，不代表RKNN一定可以转换；RKNN转换成功，也不代表板端一定可以加载。

转换阶段关注的是模型和编译器，板端加载阶段还会受到Runtime、驱动、内存和目标芯片的影响。

3. Runtime到底是什么

在RK3588和RK3576 Linux系统上，板端Runtime的核心通常是：

text
librknnrt.so

它是一个运行在用户空间的动态链接库，不是Linux内核驱动，也不是一个完整的“系统环境”。应用程序调用的高级接口最终会进入这个动态库。

Python程序的调用关系通常是：

text
Python应用
   ↓
RKNNLite
   ↓
librknnrt.so
   ↓
RKNPU驱动

C/C++程序则是：

text
C/C++应用
   ↓
RKNN C API
   ↓
librknnrt.so
   ↓
RKNPU驱动

一个最小的Python板端推理程序如下：

python
from rknnlite.api import RKNNLite

runtime = RKNNLite()

ret = runtime.load_rknn("model_rk3576.rknn")
if ret != 0:
    raise RuntimeError("load_rknn failed")

ret = runtime.init_runtime(core_mask=RKNNLite.NPU_CORE_0_1)
if ret != 0:
    raise RuntimeError("init_runtime failed")

outputs = runtime.inference(inputs=[input_tensor])
runtime.release()

这里的init_runtime()并不是安装某个运行环境，而是为当前进程创建一次推理上下文。其内部可能包括：

  1. 检查芯片和驱动；
  2. 解析RKNN模型；
  3. 检查模型和Runtime兼容性；
  4. 选择NPU核心；
  5. 准备权重和中间Tensor内存；
  6. 建立向驱动提交任务所需的资源。

通俗地说，Runtime是一位“翻译和调度员”。应用告诉它要运行哪个模型，它把这个请求转换成驱动能够理解的任务；驱动再真正控制NPU硬件。

rknn_server是不是必须的

不是。rknn_server主要用于PC端RKNN-Toolkit2连接开发板进行连板调试、性能分析和远程推理。它在板端接收PC通过USB或ADB传来的请求，再调用板端Runtime执行。

当应用已经独立运行在开发板上时，通常可以直接调用librknnrt.so，不需要让每次推理都经过rknn_server。

4. RKNPU驱动在Linux中处于什么位置

Linux把普通应用和硬件隔离开来。应用运行在用户空间，不能直接访问NPU寄存器、操作中断或者随意访问物理内存。这些工作必须由内核空间的RKNPU驱动完成。

text
用户空间：应用 → RKNNLite / RKNN API → librknnrt.so
                         │
                    系统调用边界
                         │
内核空间：           RKNPU驱动
                         │
硬件：                 NPU

驱动主要负责：

  • 初始化NPU硬件；
  • 管理时钟、电源域和复位；
  • 管理NPU可访问的内存；
  • 接收Runtime提交的计算任务；
  • 调度NPU核心；
  • 处理中断并报告任务完成；
  • 配合IOMMU完成设备地址映射；
  • 向Runtime暴露驱动版本和硬件能力。

ioctl和mmap是什么

Runtime与驱动之间需要跨过用户态和内核态边界。常见机制包括ioctl、mmap、poll以及DMA相关的内存共享。

  • ioctl用于向驱动发送设备专用命令，例如创建上下文、提交任务或查询状态；
  • mmap用于把驱动管理的缓冲区映射到应用的虚拟地址空间；
  • DMA允许NPU直接访问内存，而不需要CPU逐字节搬运；
  • poll等机制可以等待硬件任务完成。

可以简单理解为：

text
mmap：解决“数据放在哪里、双方怎样访问”
ioctl：解决“让设备做什么”

这些底层操作通常已经被librknnrt.so封装。用户调用一次inference()，其内部可能进行内存同步、任务提交和等待完成等多项操作。

这套结构与网卡、USB设备并没有本质区别。网卡应用通过Socket进入Linux网络协议栈，再到网卡驱动；libusb通过USB Core和控制器驱动访问USB设备；RKNN应用则通过Runtime和RKNPU驱动访问NPU。

5. 为什么版本兼容如此重要

RKNN不是一个只有单一版本号的软件包。一次完整部署至少涉及以下版本：

text
RKNN-Toolkit2版本
        ↓
.rknn模型格式和目标芯片
        ↓
RKNN-Toolkit-Lite2 / librknnrt.so版本
        ↓
RKNPU驱动版本
        ↓
Linux内核和BSP

如果使用连板调试，还要加入rknn_server版本；如果使用C/C++开发，还要关注编译时的头文件和链接库是否来自同一套SDK。

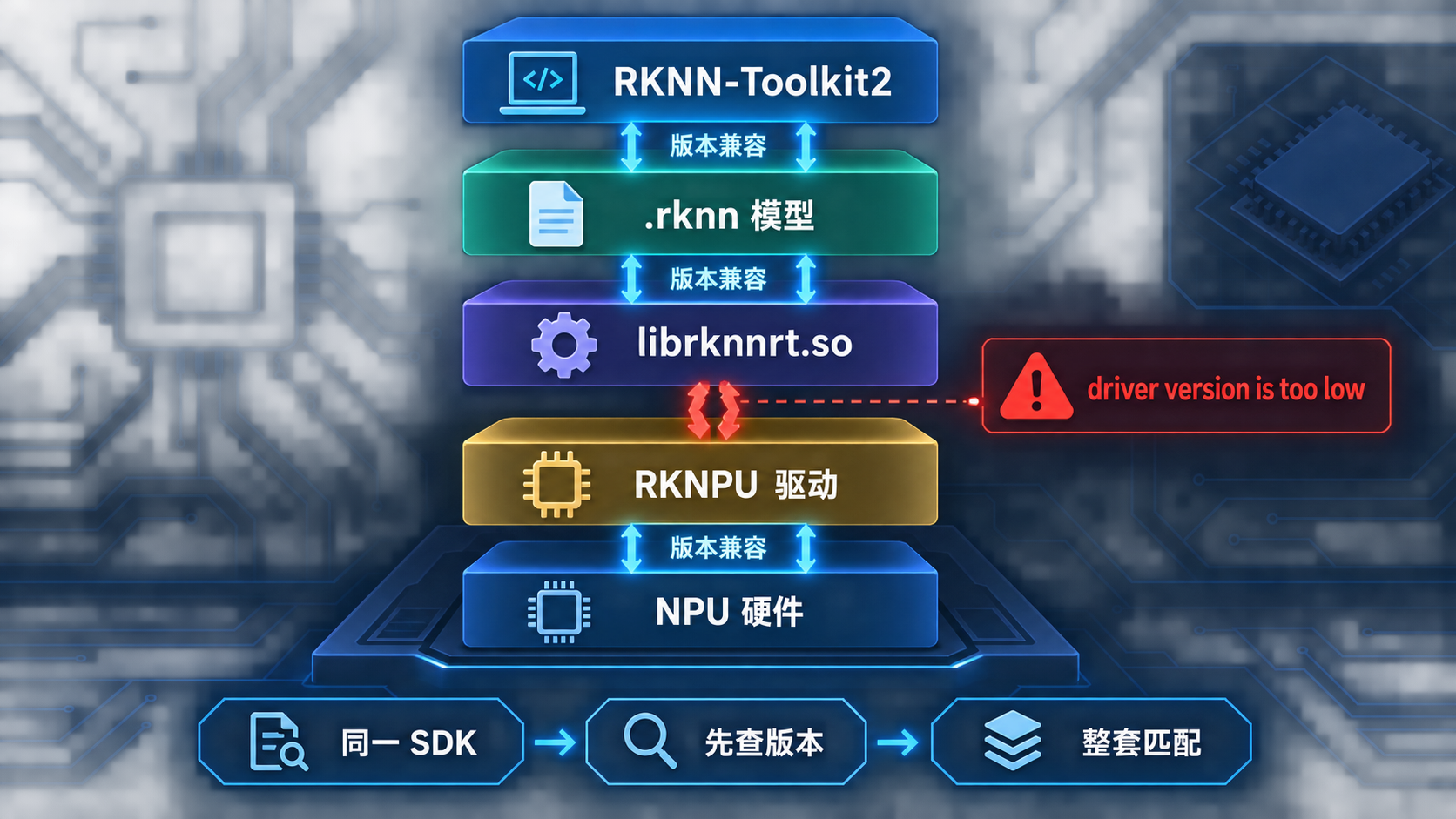

RKNN Toolkit、Runtime、驱动和硬件之间的版本兼容关系

典型的不兼容情况包括：

  • 使用新版Toolkit生成模型，但板端Runtime过旧，无法解析模型；
  • 只升级librknnrt.so，新版Runtime需要的驱动能力不存在；
  • Python包是新版，但实际加载到了系统目录中的旧版Runtime；
  • rknn_server与板端Runtime来自不同版本；
  • 模型目标平台是RK3588，实际运行平台却是RK3576；
  • 容器中更新了Runtime，但宿主机仍然使用旧内核驱动。

因此，在使用某款以RK芯片为核心的开发板时，一定要查阅官方提供的相应资料，如果官方提供的资料老旧过时，而我们又想运行市场上最新出现的AI应用或AI模型时，就会遇到以上提到的各种问题。

这里我十分推荐Seeed Studio所推出的reComputer AI Lab平台，这里提供了最新的RK3588和RK3576等RK设备面对AI开发时的资料集合。 你可以一键部署CV、LLM、VLM等模型，也有详细的工具和资料解答你在RK开发版上遇到的各种技术问题。还有有趣的实际项目，源码级开源，不论是学习还是开发，都可以获得灵感来源。

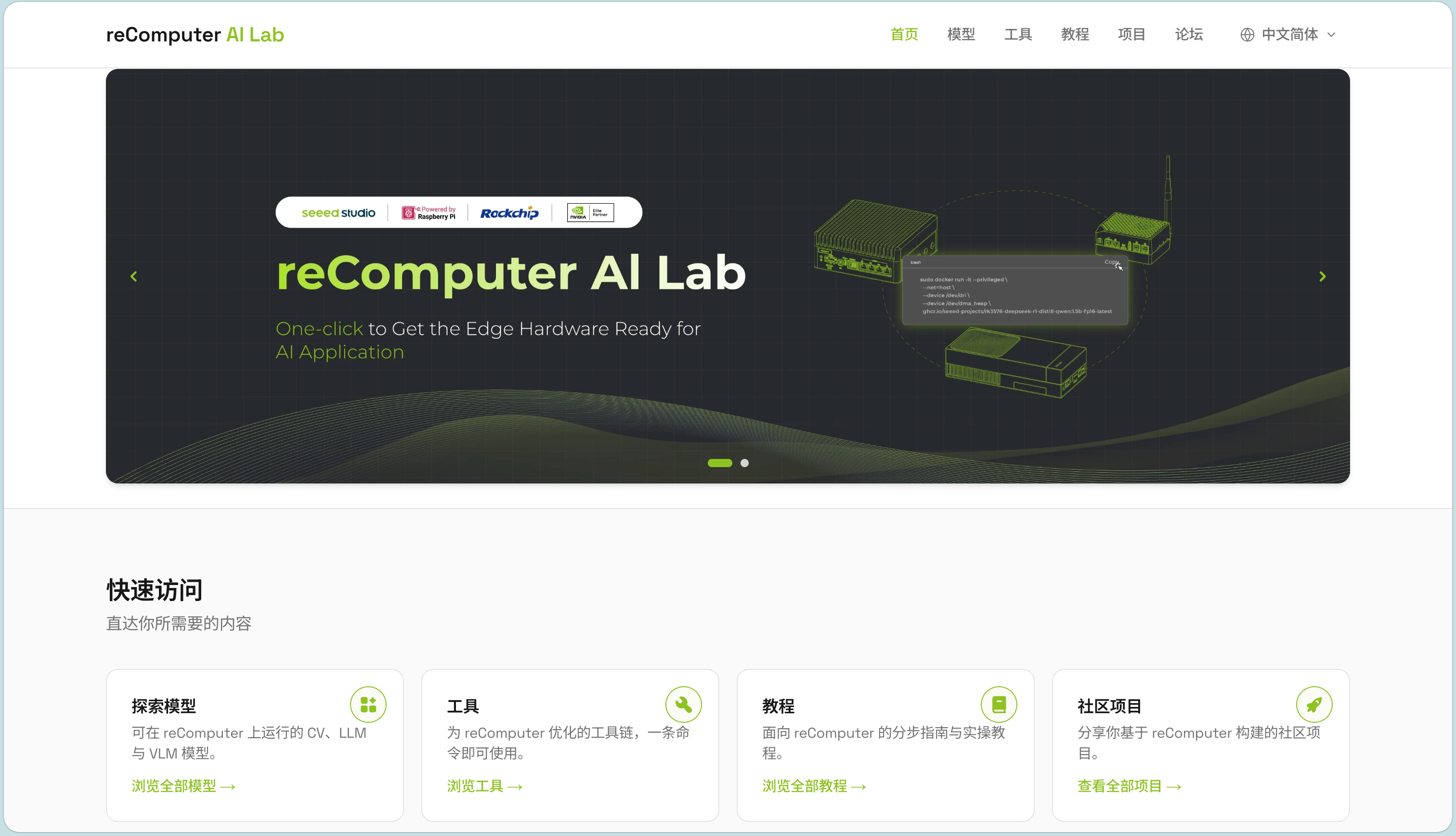

reComputer-AI-Lab首页图片

当然这是以一个开发者的角度所看到的，如果是市场上已经成熟的产品，最稳妥的原则不是“所有组件越新越好”，而是：

Toolkit、模型、Runtime、Server和驱动应使用经过验证的兼容组合。

6. rknpu driver version is too low是怎样产生的

看到这条错误时，很多人的第一反应是从网上下载一个更新的rknpu.ko覆盖进去。但在执行这个动作之前，应该先理解错误是从哪里产生的。

初始化Runtime时，librknnrt.so会查询板端RKNPU驱动版本及能力。当Runtime需要的接口或能力高于当前驱动所提供的版本时，Runtime就可能输出：

text
rknpu driver version is too low

一般情况下，这个报错会出现在我们购买了一块RK的开发板，运行了Rockchip最新发布的应用或模型，而开发板的厂商发布这款开发板的时间较久远，又没有及时更新板载镜像和wiki资料。我们在使用的时候只更新了板端Runtime的环境而导致的。 也有一种情况是提供开发板的厂商没有产品资料的维护团队，在开发版出场时就没有提供相关的详细资料而导致的，因此在选择开发板时不要盲目贪图价格便宜，缺乏详细资料的开发板在后续的使用过程中会暴露出各种问题。

再说回这个报错，这通常是一个Runtime与驱动不匹配的问题，并不能仅凭这一句话断定驱动文件损坏。

常见原因包括：

  1. 只升级了librknnrt.so，没有同步升级BSP或驱动；
  2. 系统中存在多份librknnrt.so，程序实际加载了错误版本；
  3. 新的驱动模块已经复制到磁盘，但当前内核仍在运行旧驱动；
  4. RKNPU驱动被编译进内核，替换.ko没有任何效果；
  5. 新模块与当前内核的vermagic、符号或配置不匹配，实际加载失败；
  6. 容器使用了新的用户态库，但宿主机驱动仍然较旧；
  7. 板卡厂商的定制BSP与所使用的Runtime不是同一套发布组合。

可以先收集以下信息：

bash
# 查看内核版本
uname -a

# 查看RKNPU驱动初始化和报错信息
dmesg | grep -i rknpu

# 如果驱动以模块形式加载，查看当前模块
lsmod | grep rknpu

# 查看磁盘上模块的信息；路径需按实际系统调整
modinfo rknpu

# 查找系统中所有Runtime副本
find / -name 'librknnrt.so*' 2>/dev/null

# 查看应用链接到哪些动态库
ldd ./your_application

对于正在运行的进程，还可以检查：

bash
grep librknnrt /proc/$(pidof your_application)/maps

它能够回答一个非常关键的问题：程序实际加载的是哪一份librknnrt.so，而不是你认为它会加载哪一份。

推荐按照以下顺序处理：

text
确认当前内核和驱动版本
        ↓
确认应用实际加载的Runtime
        ↓
确认模型的目标芯片和生成工具版本
        ↓
查找板卡厂商提供的兼容SDK或系统镜像
        ↓
必要时整体升级BSP，或基于当前内核源码重新编译驱动

7. 为什么不能随便替换rknpu.ko

.ko是Linux内核模块，不是普通的用户态动态库。它会直接运行在内核空间，因此必须和当前内核保持高度一致。

首先需要确定驱动采用哪种方式构建：

text
CONFIG_ROCKCHIP_RKNPU=y   驱动编译进内核
CONFIG_ROCKCHIP_RKNPU=m   驱动编译为独立模块

如果驱动已经编译进内核，系统启动时使用的是内核镜像中的驱动，复制一个新的rknpu.ko并不会替换它。此时通常需要更新完整内核或系统镜像。

如果驱动以模块形式存在，单独升级仍然要确保：

  • 模块基于当前内核源码或匹配的源码树编译；
  • 使用兼容的内核配置和交叉编译工具链；
  • vermagic一致；
  • 模块依赖的内核符号存在；
  • Device Tree、电源域、时钟、IOMMU和保留内存配置匹配；
  • 当前没有进程占用NPU；
  • 模块签名和安全启动策略允许加载。

可以比较运行内核与模块信息：

bash
uname -r
modinfo ./rknpu.ko | grep vermagic

即使模块成功加载，也不等于整个系统已经兼容。板卡厂商可能在BSP中加入特定的Device Tree、电源管理或内存补丁。因此，升级优先级建议如下：

  1. 优先使用板卡厂商提供的完整镜像或升级包；
  2. 其次使用厂商对应版本的BSP重新构建内核和模块；
  3. 只有确认内核、配置和依赖完全匹配时，才考虑单独替换模块；
  4. 操作前保留可启动的旧镜像和恢复方式。

所谓“升级到RKNPU 0.9.8”，真正需要确认的是正在运行的内核已经加载0.9.8驱动，并且它与当前Runtime和BSP兼容，而不是文件系统里出现了一个标注0.9.8的.ko文件。

8. CNN、Transformer和LLM的部署路线

虽然它们都叫AI模型，但并不一定使用同一条部署路径。

CNN：最典型的RKNN路线

图像分类、YOLO检测、语义分割和姿态估计等模型通常走：

text
PyTorch → ONNX → RKNN-Toolkit2 → .rknn → RKNN Runtime → NPU

卷积、激活、池化等算子通常更容易映射到NPU。需要重点处理的是：

  • 输入尺寸和布局；
  • RGB/BGR顺序；
  • mean、std与应用预处理是否重复；
  • INT8量化数据集；
  • 检测头解码和NMS；
  • 摄像头、RGA与NPU之间的数据复制。

普通Transformer：关注算子和动态Shape

视觉Transformer、轻量编码器等仍可尝试RKNN-Toolkit2，但需要额外关注：

  • MatMul；
  • Softmax；
  • LayerNorm或RMSNorm；
  • reshape和transpose；
  • 动态序列长度；
  • 中间Tensor内存；
  • 算子是否需要CPU或GPU辅助。

不要仅因为模型名称包含Transformer，就默认它能完整运行在NPU上。真正决定能否执行的是计算图中的算子、Shape和数据类型是否被目标平台支持。

LLM：通常使用RKLLM工具链

大语言模型还涉及KV Cache、Prefill、逐Token Decode、长上下文和采样等机制。Rockchip为这类模型提供了独立的RKNN-LLM工具链：

text
Hugging Face模型
        ↓
RKLLM-Toolkit转换和量化
        ↓
.rkllm模型
        ↓
RKLLM Runtime
        ↓
RKNPU驱动和NPU

RKLLM仍然依赖RKNPU驱动，但它和普通CNN使用的RKNN模型、Runtime接口以及执行方式并不完全相同。模型是否受支持，应以相应版本的官方支持列表为准。

9. RK3588运行大模型的两条路线

在RK3588上运行大模型，常见选择可以概括为两条路线。

路线一：GGUF + llama.cpp + CPU

这条路线的优点是上手简单、模型生态丰富、调试方便。下载适合内存容量的GGUF量化模型后，通常不需要接触RKNN模型转换和RKNPU驱动版本问题。

它适合：

  • 快速验证模型能力；
  • 经常切换模型；
  • 优先考虑兼容性；
  • 团队暂时没有NPU适配经验；
  • 当前模型不在RKLLM支持范围内。

代价是CPU占用较高，Token速度、功耗和多任务能力可能不如针对NPU完成优化的方案。

路线二：RKLLM + NPU

这条路线有机会提高推理吞吐并降低部分CPU计算压力，但需要承担更多工程工作：

  • 确认模型结构是否受支持；
  • 使用指定工具链完成量化和转换；
  • 匹配RKLLM Runtime与RKNPU驱动；
  • 评估量化后的精度；
  • 规划模型权重、KV Cache和系统内存；
  • 区分Prefill速度与Decode速度；
  • 验证不同上下文长度下的稳定性。

因此，NPU路线不是“把GGUF文件交给NPU运行”。它通常意味着采用另一套模型格式和Runtime，并围绕固定模型做针对性适配。

选择时可以参考：

需求更适合的起点
尽快跑起来GGUF + CPU
经常更换模型GGUF + CPU
固定模型并追求更高性能评估RKLLM + NPU
模型不在官方支持列表优先CPU或其他后端
准备量产固定并验证完整NPU软件栈

无论使用哪条路线，都应该测量端到端性能，而不是只看宣传中的TOPS或某一个算子耗时。LLM往往同时受内存容量、内存带宽、KV Cache和CPU侧逻辑影响。

10. 一套通用的分层排障方法

面对一条错误日志时，最有效的方法不是立刻搜索并复制某条命令，而是先判断失败发生在哪一层。

RKNN模型转换、加载、Runtime、驱动和性能问题的分层排障流程

第一层：模型转换

典型现象：

text
unsupported operator
shape inference failed
build model failed

重点检查ONNX有效性、Opset、输入Shape、动态维度、算子支持情况以及转换日志。如果使用量化，还要检查校准数据是否能够代表真实输入。

第二层：模型加载

典型现象：

text
invalid rknn model
unsupported target platform
load_rknn failed

重点核对模型由哪个Toolkit版本生成、target_platform是什么、板端Runtime是否能够解析该模型格式，以及文件在复制过程中是否完整。

第三层：Runtime初始化

典型现象：

text
failed to initialize rknn runtime
driver version is too low
cannot open shared object file
undefined symbol

重点检查动态库路径、CPU架构、32/64位、Runtime实际加载位置、驱动版本和设备节点。

第四层：任务执行

典型现象：

text
failed to submit task
IOMMU fault
allocate memory failed

重点查看dmesg，检查可用内存、CMA或DMA缓冲区、IOMMU错误、输入Tensor属性以及并发任务是否超出资源限制。

第五层：性能

模型能运行并不代表已经正确发挥NPU性能。以下问题经常不体现在rknn_run()的单次耗时中：

  • 图片读取和解码；
  • resize、letterbox和颜色转换；
  • CPU与NPU之间的数据复制；
  • 输出解码和NMS；
  • 不必要的同步等待；
  • NPU核心选择；
  • CPU、NPU或内存降频；
  • 温度过高导致的热降频；
  • 多线程流水线设计不合理。

建议至少分别记录：

text
输入读取时间
前处理时间
纯模型推理时间
后处理时间
端到端总时间

只报告纯NPU推理时间，很容易得到一个看起来很漂亮、却不能代表真实业务性能的数字。

11. 提问或提交问题前应该收集什么

当问题无法自行解决时，完整的信息比一句报错更重要。建议至少提供：

text
SoC型号：
开发板型号：
操作系统及镜像来源：
Linux内核版本：
RKNPU驱动版本：
RKNN-Toolkit2版本：
RKNN-Toolkit-Lite2版本：
RKNN Runtime版本：
rknn_server版本（如使用）：
模型来源和ONNX Opset：
目标平台：
是否量化：
完整应用日志：
dmesg相关日志：
官方示例能否运行：

其中“官方示例能否运行”非常关键：

  • 官方示例也不能运行，问题更可能在系统、Runtime或驱动；
  • 官方示例可以运行，自己的模型不能运行，问题更可能在模型转换或输入输出处理；
  • 同一模型的C示例能运行、Python不能运行，优先检查Python包和动态库路径；
  • 宿主机能运行、容器不能运行，优先检查设备映射、权限和容器内Runtime。

12. 容易混淆的认识

最后总结一些最容易产生误判的说法：

  • 芯片有NPU，不代表任意神经网络都能运行；
  • ONNX能运行，不代表RKNN一定能够转换；
  • RKNN转换成功，不代表板端版本一定兼容；
  • 更新librknnrt.so，不等于更新了内核驱动；
  • 复制新的rknpu.ko，不等于新驱动已经加载；
  • 驱动版本更高，不代表它一定适配当前内核和BSP；
  • 使用NPU，不代表前处理、后处理和所有算子都在NPU上；
  • 多个NPU核心，不代表单模型性能会自动按核心数倍增；
  • 容器可以携带用户态Runtime，但不能替代宿主机内核驱动；
  • NPU推理时间，不等于完整应用的端到端时间；
  • 标称TOPS相同，不代表不同芯片、模型和精度下的实际性能完全相同。
